Контуры отопления частного дома

Говоря о контурах отопления частного дома подразумевают количество параллельных труб в разводке. Уточнить этот нюанс следует, в том числе по той причине, что количество контуров учитывается и при покупке котла, однако в этом случае речь будет не о разводке, а о возможностях отопительного прибора – одноконтурные обеспечивают только отопление, а двухконтурные и отопление, и горячую воду.

Возвращаясь к контурам отопления следует заметить, что слово “контур” без проблем заменяется словом “труба”, то есть одноконтурную систему легко можно назвать однотрубной и ошибки не будет.

Системы разводки отопления частного дома бывают одноконтурными, двухконтурными или коллекторными. Последние применяются достаточно редко и значительно эффективнее одно- или двухтрубных только в сложных случаях отопительных проектов – при очень большом доме, значительных теплопотерях и т.д., в остальных же случаях вполне хватает классической разводки из одной или двух труб. Конечно, можно много информации найти о преимуществах коллекторной разводки, однако для домов с нормальным утеплением и площадью не более 200 кв м эти преимущества будут практически неощутимы, а денег владелец заплатит в разы больше. Суть подобной разводки в подведении к каждому радиатору отдельной трубы от коллектора, расположенного рядом c котлом – представляете какое это количество материалов и монтажных работ?

Владельцам загородных домов, площадью до 200 кв м и имеющих нормальное утепление, следует рассматривать варианты однотрубной или двухтрубной разводки отопления – о них и поговорим в этой статье.

Одноконтурная и двухконтурная система отопления

Основное различие одноконтурной и двухконтурной системы отопления в движении теплоносителя – в первом случае он движется последовательно и на протяжении всей магистрали отопления обратка смешивается с горячим теплоносителем, что приводит к снижению его температуры в каждом последующем радиаторе. Во втором случае – для обратки есть отдельная труба, то есть в каждый последующий радиатор теплоноситель поступает практически с исходной температурой, что обеспечивает более эффективное использование тепловой энергии.

При выборе той или иной системы следует тщательно оценить все преимущества и недостатки, а также узнать, с какими сложностями можно столкнуться в процессе эксплуатации или при монтаже. Заметим, что однотрубная система в любом случае обойдется дешевле в момент обустройства, а двухтрубная – в процессе эксплуатации, так что каждый сам может выбрать для себя – сиюминутную экономию или продолжительный рациональный расход средств.

Обзор одноконтурной системы отопления

Одноконтурная система отопления работает максимально просто – от источника тепла (котла) прогретый теплоноситель движется по магистрали, заполняя радиаторы, при этом обратка из каждого радиатора смешивается с подающимся теплоносителем и поступает в следующий радиатор (при параллельном, например, Н-образном подключении радиатора). Ещё более простой схемой является “проточное” подключение радиатора, когда теплоноситель проходит насквозь радиатора и последовательно перетекает из одной батареи в другую. Однотрубная система отопления может быть с естественным или принудительным движением теплоносителя, во втором случае дополнительно потребуется установка циркуляционного насоса.

Преимущества однотрубной системы отопления

У подобной системы есть неоспоримые преимущества и достаточно существенные недостатки. Среди плюсов однотрубной системы отопления можно выделить:

  • гидродинамическую устойчивость;
  • простоту проектирования и монтажа;
  • небольшие затраты на закупку материалов и монтаж.

Заметим, что подобные системы отопления в Московской области достаточно популярны, особенно в загородных домах, обустройство отопления в которых проводилось несколько десятков лет назад. Основной причиной выбора однотрубной системы является её доступность при обустройстве – в 2 раза меньше расход на закупку труб (в сравнении с двухконтурной системой), а также дешевле монтаж.

Именно одноконтурные системы отопления установлены в большинстве многоэтажных домов советской постройки (и так как в них теплоноситель подавался сверху, то жители первых этажей могли заметить, что в их квартирах холоднее, чем у тех, кто живёт под крышей).

Недостатки однотрубной разводки

Один из недостатков мы уже описали выше – чем дальше от источника тепла (точки входа горячего теплоносителя) – тем холоднее радиаторы. Однако есть и другие минусы одноконтурной разводки:

  • связанность всех элементов системы (сложность в проведении ремонтных работ, так как невозможно исключить отдельный элемент, не останавливая всю систему);
  • сложности в проведении гидравлического и теплового расчёта сети;
  • значительное гидродинамическое сопротивление;
  • сложность настройки работы системы в отдельных помещениях;
  • ограниченное число радиаторов на магистрали (в связи со значительными потерями тепла теплоносителя при движении);
  • низкая тепловая эффективность, особенно в помещениях, расположенных вдали от котла.

Как сделать систему лучше?

Одноконтурную систему можно усовершенствовать, например, устанавливать батареи на Н-образной перемычке или включить в систему замыкающие участки (байпасы) возле каждого радиатора. Байпасы представляют собой перемычки из труб, которые соединяют прямую трубу и обратку, образуя своеобразную петлю, и позволяют теплоносителю “проходить мимо” радиатора. Байпасы как правило оборудуются запорной арматурой, а на радиатор добавляется терморегулирующая головка – позволяющая регулировать интенсивность отопления в отдельном помещении.

Несомненным преимуществом оборудования одноконтурной системы байпасами является и возможность полностью отрезать конкретный радиатор от магистрали, не прекращая движение теплоносителя по системе. Подобные меры необходимы для проведения ремонтных работ или замены радиаторов, вышедших из строя, во время отопительного сезона (в противном случае придется сливать теплоноситель из системы и консервировать систему до полной замены радиатора и завершения ремонтных работ).

Вертикальная и горизонтальная разводка стояка однотрубной системы

В загородном доме можно смонтировать вертикальную или горизонтальную однотрубную разводку. Основным различием является направлением движения теплоносителя по стояку – при вертикальном нагретый теплоноситель движется сверху вниз, а при горизонтальном – по этажу. Таким образом, при вертикальной разводке батареи в соседних комнатах будут находиться на разных стояках, а при горизонтальной радиаторы будут подключены последовательно по этажу.

Оба варианта обустройства имеют такой недостаток как накопление воздуха и образование воздушных пробок в магистрали и требуют установки специальных стравливающих устройств.

Особенности монтажа однотрубной разводки

Есть немало нюансов, которые следует соблюдать при монтажных работах, однако достаточно важным является соблюдение порядка выполнения работ, а также предварительное создание проекта, четко регламентирующего точки расположения отдельных элементов систем. Заметим, что при естественной циркуляции следует уделить созданию проекта одноконтурной системы отопления особое внимание – без точных гидродинамических расчётов система просто не будет работать.

Порядок монтажа однотрубной системы отопления обычно такой:

  • Монтаж котла отопления в выбранном месте (напомним, что при обустройстве электроотопления загородного дома мощностью до 15 кВт не требуется получения дополнительных разрешений на установку, в отличие от газового отопления, для которого необходимо обратиться в соответствующие органы).
  • Монтаж трубопровода – технология установки труб зависит от типа материала, а также рекомендаций производителя, однако особое внимание следует уделить местам соединения отдельных участков, а также точкам подключения радиаторов и других элементов отопительной системы. Если необходима естественная циркуляция теплоносителя – следует соблюдать уклоны магистрали.
  • Монтаж циркуляционного насоса – о тонкостях выбора и особенностях установки циркуляционного насоса мы уже писали.
  • Монтаж расширительного бака (при этом открытый всегда монтируется в наивысшей точке системы, а закрытый – на любом участке, но чаще непосредственно рядом с котлом).
  • Монтаж радиаторов отопления на кронштейнах, технология монтажа радиаторов может отличаться в зависимости от типа подключения (верхнее, нижнее, диагональное).
  • Установка на радиаторы запорной арматуры, кранов Маевского (для стравливания воздуха), а также терморегуляторов, если радиатор установлен на байпас.
  • Опрессовка системы.

Заметим, что опрессовка необходима при монтаже любой системы отопления, так как позволяет выявить негерметичные участки, а также теоретически проблемные элементы ещё на этапе монтажа. Согласитесь, лучше сразу устранить недоработки, чем столкнуться с ними во время отопительного сезона.

Обзор двухконтурной системы отопления

Двухконтурные системы отопления предполагают отдельные магистрали для нагретого теплоносителя и обратки. Подобная система позволяет значительно повысить эффективность работы отопительной системы, а также более точно регулировать расход источников тепла. Если при одноконтурной системе к последнему в цепи радиатору поступает уже достаточно охлажденный теплоноситель и для обогрева помещения, в котором он расположен, приходится повышать температуру работы котла (что естественно значительно повышает температуру в помещениях расположенных ближе к котлу), то при двухконтурной системе практически все радиаторы на ветке имеют одинаковую температуру. Подобный эффект связан с тем, что в двухтрубных системах обратка (остывший в радиаторе теплоноситель) не смешивается с поступающим в последующие радиаторы горячим теплоносителем.

Казалось, бы это лучшая система отопления для частных домов, однако и недостатки в ней также имеются – давайте рассмотрим все плюсы и минусы двухконтурного отопления, чтобы объективно оценить подобное решение.

Преимущества двухконтурной системы

Среди преимуществ двухтрубной системы отопления следует выделить:

  • возможность установки автоматических терморегуляторов для эффективной и экономной настройки обогрева каждого помещения;
  • независимость радиаторов отопления друг от друга – любая из батарей может перекрываться без остановки системы;
  • возможность установки дополнительных радиаторов после завершения монтажа системы;
  • возможность увеличения длины магистрали в любой момент (например, при возведении пристроек).

Кроме того, двухконтурные системы более надежны и менее уязвимы к разморозке.

Недостатки двухтрубной системы отопления

Конечно, как и у любого варианта, у двухконтурной системы отопления есть недостатки – основные из них связаны с финансовыми вложениями на этапе проектирования и монтажа, в частности можно выделить следующие минусы:

  • большие расходы на материалы (в связи с большей длинной магистрали);
  • более дорогой проект;
  • значительно более сложный и трудоемкий монтаж, что требует обращения к специалистам высокого класса, работа которых стоит недешево.

Заметим, что недостатки, связанные с финансовыми вложениями, а других у двухтрубной системы отопления мы не нашли, достаточно быстро окупаются в отопительный сезон за счёт большей точности настройки системы и экономии на ресурсах.

Открытая и закрытая двухтрубная разводка

Как и однотрубные системы двухконтурные могут быть открытыми и закрытыми – разница в типе расширительного бачка. Напомним, что закрытый расширительный бак можно устанавливать в любой точке системы, в то время как открытый – только в верхней части.

В современных двухконтурных системах чаще всего используются мембранные расширительные баки, подобные варианты способствуют дополнительной экономии и качественно компенсируют изменения давления в системе.

Вертикальная и горизонтальная двухтрубная разводка

Вертикальная разводка чаще используется в многоэтажных домах, где необходимо значительное движение теплоносителя сверху вниз. В подобных проектах для многоэтажных зданий есть лишь один недостаток – радиаторы в различных комнатах квартиры подсоединены к разным стоякам, что приводит к сложностям в персональном учете и делает практически невозможным установку теплосчётчиков на отдельные квартиры. В современной строительной индустрии даже в многоэтажных домах стараются делать горизонтальную разводку – это упрощает учёт потраченного каждой квартирой тепла и делает дома более энергоэффективными.

В частных домах чаще можно встретить горизонтальную разводку, особенно если жильё имеет не более 2 этажей. В подобной разводке все радиаторы на этаже подсоединены последовательно к одному стояку.

Заметим, что при любом варианте подключения радиаторов в двухтрубной системе магистраль обратки всегда располагается ниже подающей трубы. Подобное решение необходимо для нормальной циркуляции теплоносителя в системе, даже если движение теплоносителя принудительное – обратное расположение контуров не рекомендуется.

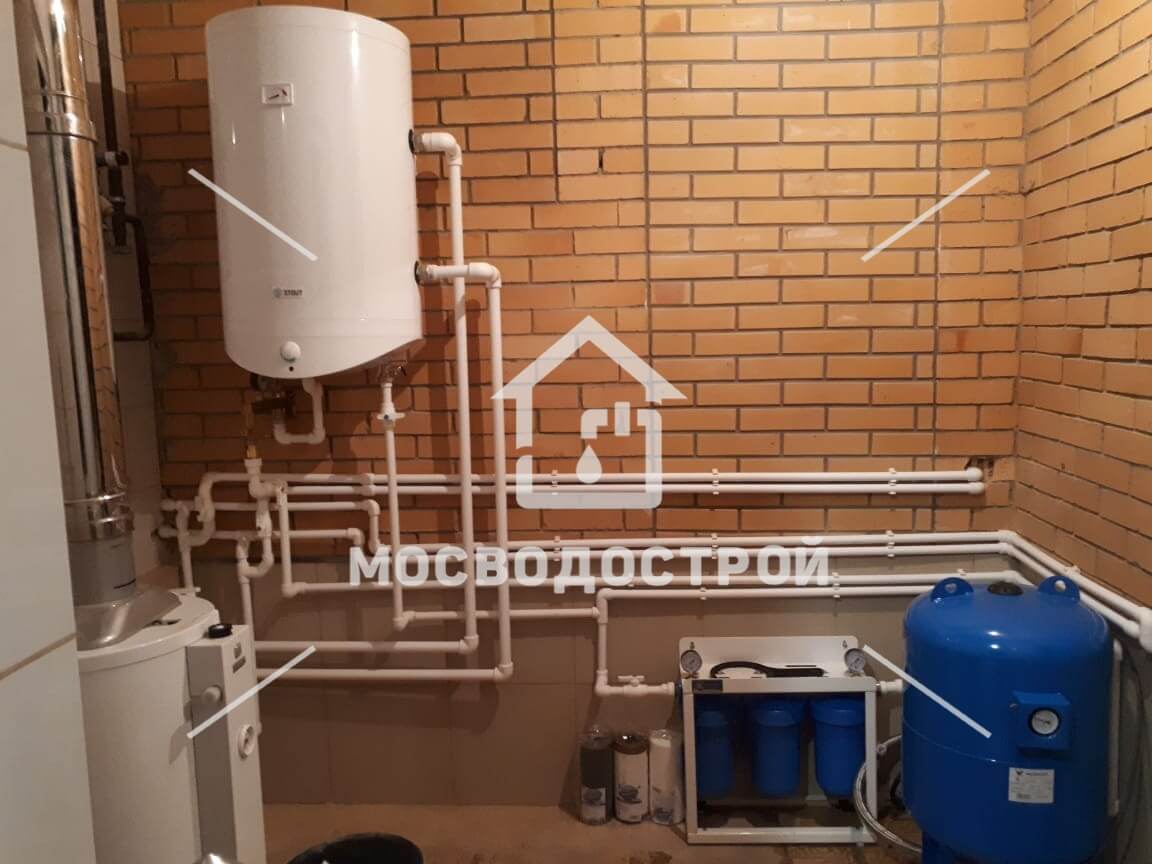

Монтаж двухтрубной системы отопления

Последовательность монтажа двухтрубной системы отопления схожа с аналогичной однотрубной, однако есть масса тонкостей и нюансов, ведь как мы уже говорили – монтаж более сложен и трудоёмок.

При верхней горизонтальной разводке подающая труба монтируется по верхней линии радиаторов, подключение которых происходит с помощью тройников, а на трубе между общей подающей магистралью и радиаторами устанавливается запорная арматура и термостатический вентиль. Нижнюю (отводящую) трубу монтируют параллельно подающей по нижней линии радиаторов или в полу.

Более популярной сегодня является система с нижней двухтрубной разводкой – она позволяет меньше загромождать помещение трубами и сделать помещение более привлекательным. Следует учитывать, что даже при нижней разводке труба обратки должна находиться ниже трубы подачи горячего теплоносителя.

Стоимость отопления с одним и двумя контурами

Мы уже говорили, что двухтрубная система дороже в обустройстве, однако помимо самих труб (которые, кстати, тоже могут стоить по разному) для обустройства системы отопления требуются ещё радиаторы (вот тут скорее можно разумно сэкономить, чем на вариантах разводки). Компания “Мосводострой” практически полностью отказалась от выполнения проектов однотрубной разводки отопления в частных домах, что связано с низкой эффективностью подобной системы, сложностями в её обслуживании и значительным “пустым” расходом тепловой энергии.

Минимальная стоимость двухтрубной системы отопления составляет 1100 рублей на квадратный метр помещения – в данную стоимость включены полипропиленовые трубы, элементы соединения, запорная арматура, а также радиаторы (стальные или биметаллические на выбор) и, конечно, монтаж всей системы разводки.

Учитывая тенденцию к значительному подорожанию ресурсов при обустройстве системы отопления следует внимательно рассчитывать не только цену монтажа и закупки материалов, но и последующего расхода тепловой энергии. Двухтрубная система оптимально подходит для загородных домов в Подмосковье, а стоимость её (в сравнении с однотрубной) окупается за 2-3 года (при минимальном сроке работы подобной системы не менее 10 лет).

Сколько контуров отопления делать в загородном доме?

Конечно, каждый сам для себя решает, сколько контуров отопления делать в загородном доме, однако система отопления – приобретение не на один день и разумная экономия в 99% случаев более популярна (исключением является лишь случай, когда необходимо срочно обустроить отопление, а денег крайне мало).

Специалисты компании “Мосводострой” много лет занимаются обустройством систем отопления в Москве и Подмосковье и помогут качественно и быстро создать индивидуальное отопление в вашем доме. Для получения индивидуальной цены системы отопления под ключ – просто заполните заявку.
