Обсадная труба — это неотъемлемый элемент конструкции любой скважины, представляющий собой прочную цилиндрическую оболочку для защиты ствола выработки. Она предотвращает обрушение рыхлых пород грунта и обеспечивает герметичность канала, исключая смешивание чистой воды с верховодкой. Правильный выбор материала и диаметра обсадной колонны напрямую определяет срок службы источника и качество добываемой воды.

Что такое обсадная труба

Обсадная труба представляет собой специализированное армирующее изделие, которое опускается в пробуренную шахту для формирования жесткого каркаса. Главная задача этой конструкции заключается в удержании стенок скважины от осыпания под давлением окружающих пластов земли. Без надежной обсадки любой источник воды быстро заилится и станет непригодным для эксплуатации уже через несколько недель.

Вторая критически важная функция обсадной колонны — это изоляция различных водоносных горизонтов друг от друга. Она создает герметичный канал, который не позволяет грязным поверхностным водам и стокам проникать в чистый артезианский слой. Это обеспечивает высокое санитарное качество воды и защищает насосное оборудование от преждевременного износа из-за попадания песка или глины.

Требования к обсадным трубам

Специфика работы в подземных условиях предъявляет строгие требования к качеству и характеристикам используемых материалов. Обсадная труба постоянно находится под воздействием колоссального давления грунта и агрессивной влажной среды. Поэтому первостепенное значение имеет высокая механическая прочность изделия, способная выдерживать как статические нагрузки от пластов земли, так и динамические удары при монтаже.

Устойчивость к коррозии является вторым определяющим фактором долговечности всей системы водоснабжения. Материал не должен разрушаться под действием растворенных в воде минеральных солей и химических соединений на протяжении десятков лет. Кроме того, к трубам предъявляются жесткие требования по геометрической точности и герметичности соединений, чтобы исключить малейшие протечки вдоль ствола шахты.

Виды обсадных труб по назначению

В зависимости от сложности геологического разреза и глубины бурения, конструкция скважины может включать несколько колонн разного диаметра. Каждая из них выполняет свою специфическую функцию и устанавливается на определенном этапе работ.

Проводная колонна

Это первая и самая широкая труба, которая устанавливается в устье скважины для перекрытия верхних, наиболее неустойчивых слоев почвы. Она защищает ствол от размыва промывочной жидкостью в начале бурения и предотвращает осыпание рыхлого грунта с поверхности. Проводная колонна обычно имеет наибольший диаметр и небольшую глубину установки.

Кондукторная колонна

Кондуктор опускается следом за проводной трубой для перекрытия верхних водоносных горизонтов и зон возможных осложнений. Эта часть конструкции служит опорой для последующих, более глубоких колонн и обеспечивает вертикальность ствола. Часто пространство между кондуктором и стенкой скважины цементируется для дополнительной надежности.

Промежуточная колонна

Используется в сложных и глубоких скважинах для изоляции несовместимых зон бурения, например, пластов с аномально высоким или низким давлением. Промежуточная колонна позволяет проходить проблемные участки, не нарушая целостность уже пробуренного ствола. В бытовых скважинах на воду этот элемент применяется редко, в основном при бурении на большие глубины.

Эксплуатационная колонна

Самый важный элемент конструкции, внутри которого размещается скважинный насос и водоподъемное оборудование. Эксплуатационная труба доходит непосредственно до продуктивного водоносного слоя и обеспечивает транспортировку воды на поверхность. Именно к качеству материала этой колонны предъявляются самые высокие требования, так как она контактирует с питьевой водой.

Хвостовик

Это укороченная колонна труб, которая не доходит до устья скважины, а крепится в нижней части предыдущей обсадной трубы. Хвостовики используются для экономии металла и снижения стоимости конструкции при бурении глубоких скважин. Они позволяют перекрыть только нижний интервал бурения без необходимости тянуть колонну до самой поверхности.

Материалы обсадных труб

Современный рынок предлагает два основных типа материалов для обсадки скважин: металл и пластик. Каждый из них имеет свои уникальные свойства и область применения, определяемую условиями эксплуатации.

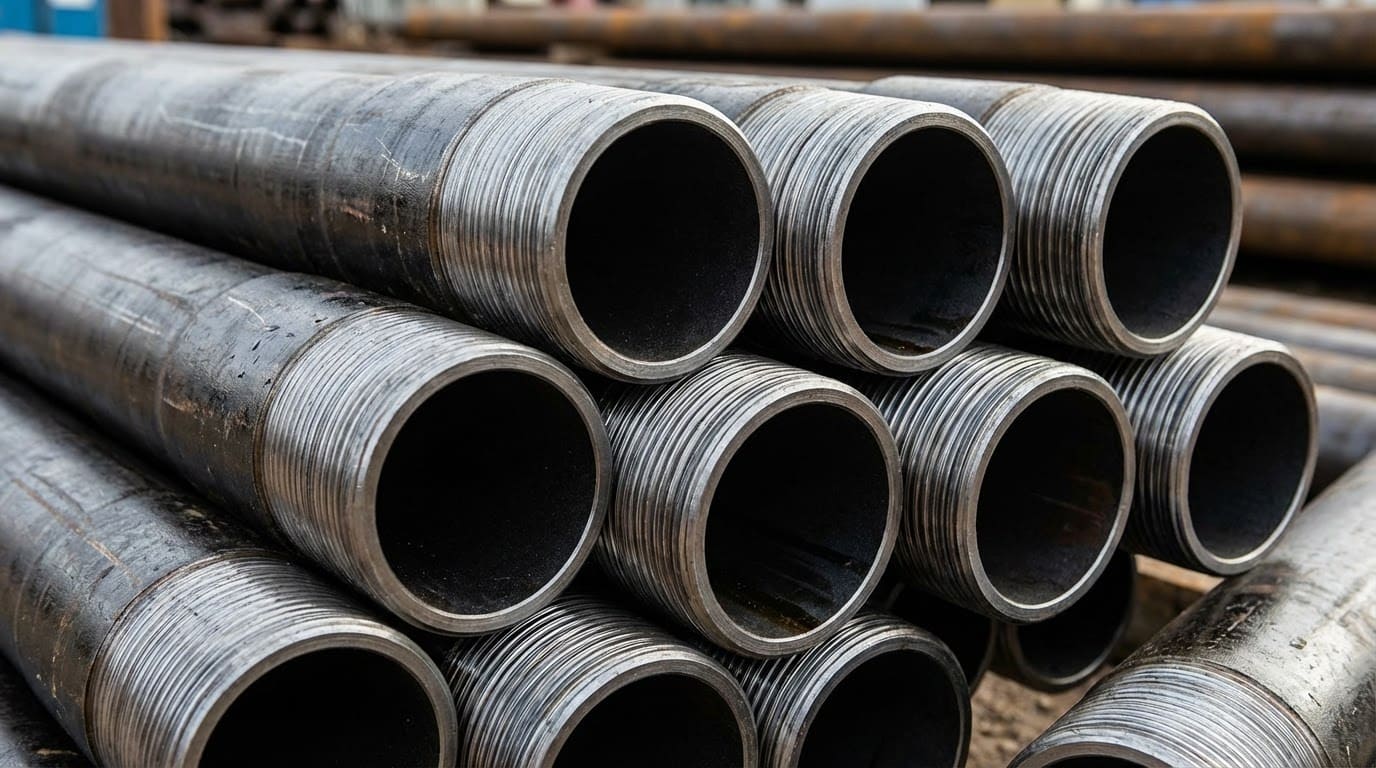

Металлические трубы

Классическим решением считаются трубы из черной углеродистой стали, которые отличаются высочайшей прочностью на сжатие и разрыв. Стальные трубы способны выдерживать подвижки грунта и позволяют проводить ремонтные работы буровым инструментом внутри колонны. Главным недостатком черного металла является подверженность коррозии, что со временем приводит к появлению ржавчины в воде и сквозным свищам.

Для защиты от ржавчины иногда используют оцинкованные трубы, однако специалисты не рекомендуют их для питьевого водоснабжения. Цинк со временем может выделять в воду вредные соединения, опасные для здоровья человека. Более безопасной и долговечной альтернативой является нержавеющая сталь, которая служит более 50 лет, но ее высокая стоимость делает такие проекты доступными не для всех.

Пластиковые трубы

Полимерные материалы стремительно завоевывают рынок благодаря своей абсолютной инертности к коррозии и химическим воздействиям. Наибольшую популярность получили трубы из НПВХ (непластифицированного поливинилхлорида), которые обладают достаточной жесткостью и резьбовыми соединениями. Они легкие, гигиеничные и не влияют на вкус воды даже после длительного простоя скважины.

Трубы из ПНД (полиэтилена низкого давления) чаще используются как вставка внутри стальной колонны или для неглубоких скважин на песок. ПНД более эластичен, чем НПВХ, но хуже держит внешнее давление грунта. Использование чистого пластика имеет ограничения по глубине и типу грунтов: в сложных каменистых почвах существует риск сдавливания трубы.

Сравнение: металл vs пластик

Выбор между металлом и пластиком всегда является компромиссом между прочностью и коррозионной стойкостью. Металл незаменим в глубоких артезианских скважинах с высоким пластовым давлением и риском подвижек грунта. Пластик идеально подходит для неглубоких источников и в качестве внутренней эксплуатационной колонны («гильзы»), защищающей воду от контакта с металлом.

Сравнительная характеристика материалов обсадных труб

Диаметры обсадных труб

Диаметр обсадной трубы — это ключевой параметр, который определяет производительность скважины и возможность установки насосного оборудования. Стандартная линейка размеров включает диаметры от 114 до 914 мм, но для частного водоснабжения чаще всего используются трубы от 125 до 159 мм. Выбор конкретного размера зависит от планируемого дебита воды и габаритов погружного насоса.

Важно помнить, что внутренний диаметр трубы должен быть на 10-15 мм больше диаметра насоса для обеспечения свободного охлаждения двигателя и беспрепятственного подъема. Слишком узкая труба ограничит выбор насосного оборудования и усложнит его монтаж. С другой стороны, необоснованное увеличение диаметра приведет к существенному удорожанию буровых работ и стоимости самих труб.

Основные размеры и характеристики обсадных труб

Способы соединения обсадных труб

Герметичность колонны во многом зависит от типа соединения трубных сегментов. Наиболее надежным и распространенным вариантом является резьбовое соединение. Оно бывает муфтовым, когда трубы соединяются через отдельную деталь, или коническим («труба в трубу»), что обеспечивает более высокую прочность на разрыв. Резьба гарантирует соосность колонны и быстроту монтажа без применения сварочного оборудования.

Сварное соединение применяется реже, в основном для стальных труб больших диаметров или в случаях, когда резьба не предусмотрена конструкцией. Главный минус сварки — зависимость качества шва от квалификации сварщика и риск коррозии в месте нагрева металла. Малейший непровар может привести к потере герметичности и попаданию грунтовых вод в скважину, что сделает воду непригодной для питья.

ГОСТ и стандарты обсадных труб

Производство качественных обсадных труб строго регламентируется государственными стандартами. Основным документом для стальных изделий является ГОСТ 632-80, который определяет сортамент, точность изготовления и механические свойства. Более современный стандарт ГОСТ Р 53366-2009 гармонизирован с международными нормами API (Американского института нефти), что гарантирует высочайшее качество продукции.

Для пластиковых труб также существуют свои нормативы, определяющие состав полимера и его физические характеристики. При покупке труб важно требовать у поставщика сертификат соответствия ГОСТ. Использование несертифицированной трубной продукции кустарного производства чревато обрушением скважины и потерей вложенных средств, так как такие изделия не рассчитаны на глубинные нагрузки.

Как выбрать обсадную трубу

Грамотный подбор обсадной трубы базируется на комплексном анализе условий будущего объекта. В первую очередь учитывается глубина скважины: чем глубже забой, тем выше давление грунта и тем толще должны быть стенки трубы. Геологические условия также играют роль: в скальных породах можно использовать менее прочные материалы, а в плывунах требуется максимальная надежность стали.

Тип водоносного горизонта определяет требования к герметичности и диаметру. Для артезианских вод важна идеальная изоляция от верховодки. Диаметр насоса диктует минимальный внутренний размер колонны, оставляя необходимый зазор. Бюджет проекта, безусловно, важен, но экономия на обсадной трубе часто приводит к необходимости бурить новую скважину через несколько лет.

Мнение эксперта

«Для артезианских скважин глубиной более 80 метров я рекомендую двухтрубную конструкцию – стальная обсадная труба снаружи плюс ПНД внутри. Такая система обеспечивает прочность и защиту от коррозии, продляя срок службы скважины до 50 лет и более. Экономия на качестве труб оборачивается дорогостоящим ремонтом уже через 5-7 лет».

— Алексей Анохов, главный технолог компании “Мосводострой”

Важно! При выборе обсадных труб обратите внимание на толщину стенки. Для долговечной работы скважины толщина металлической трубы должна быть не менее 4,5 мм. Трубы с тонкими стенками быстрее подвергаются коррозии и деформации.

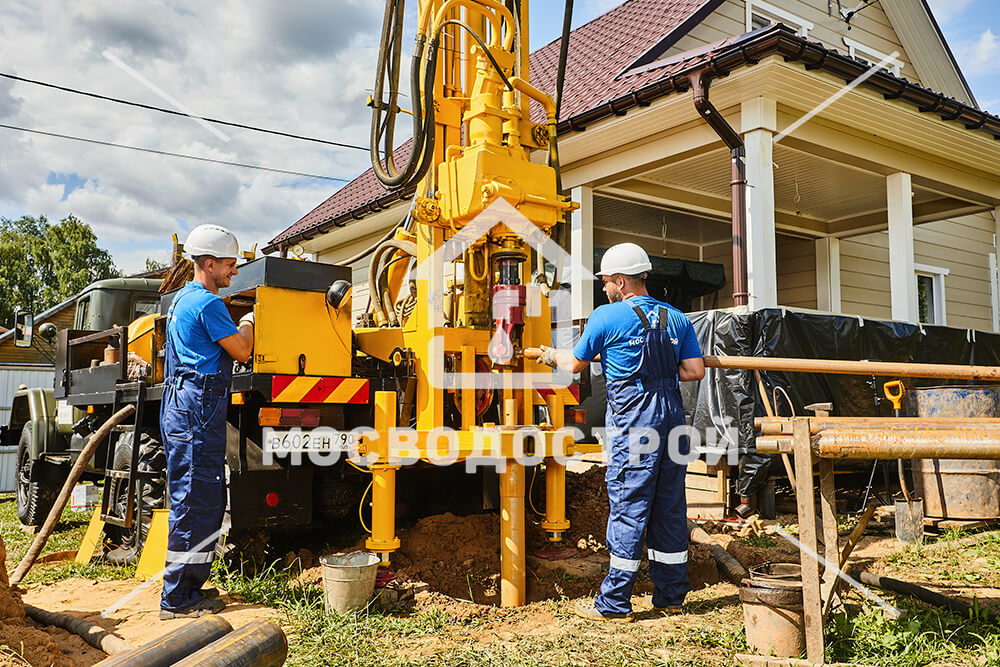

Монтаж и эксплуатация

Установка обсадной колонны происходит непосредственно в процессе бурения или сразу после его завершения. Трубы опускаются в ствол последовательно, свинчиваясь или свариваясь между собой. Важно контролировать центровку колонны, чтобы избежать искривления ствола, которое может помешать спуску насоса. После установки затрубное пространство часто цементируют или засыпают глиной для полной герметизации.

Эксплуатация скважины требует бережного отношения к обсадной трубе. Не следует превышать допустимые нагрузки на оголовок и допускать падение тяжелых предметов внутрь. Регулярная прокачка скважины помогает предотвратить заиливание фильтровой зоны. При появлении признаков пескования или изменения вкуса воды необходимо провести диагностику целостности колонны видеокамерой.

Частые проблемы и их решения

Одной из распространенных проблем является коррозия стальных труб, приводящая к появлению свищей. Через отверстия в чистую воду начинает подмешиваться грязная верховодка. Решением может стать установка внутрь ремонтной пластиковой вставки меньшего диаметра. Заиливание нижней части трубы происходит при редком использовании скважины, что устраняется желонированием или гидроударом.

Потеря герметичности стыков часто вызвана некачественным монтажом или подвижками грунта. В пластиковых трубах резьба может лопнуть при чрезмерном усилии затяжки. Для предотвращения таких ситуаций следует использовать только качественные материалы с заводской резьбой и доверять бурение профессионалам. Профилактический осмотр оголовка также поможет выявить проблемы на ранней стадии.

FAQ — Часто задаваемые вопросы

Какой диаметр обсадной трубы выбрать для скважины на даче?

Для стандартной бытовой скважины с производительностью до 3 кубометров в час оптимальным является диаметр 133 мм (сталь) или 125 мм (НПВХ). Это позволяет установить популярные 4-дюймовые насосы.

Что лучше: металл или пластик для обсадной трубы?

Металл надежнее в сложных грунтах и глубоких скважинах. Пластик (НПВХ) выигрывает по цене и отсутствию коррозии в неглубоких скважинах до 50-60 метров. Лучший вариант — комбинация «сталь + пластик».

Сколько служит стальная обсадная труба?

Потенциальный срок службы качественной трубы (по ГОСТу) составляет 30-40 лет. Однако важно понимать, что на рынке широко распространены трубы с заниженной толщиной стенки и из менее качественной стали, которые буровые компании закупают для снижения стоимости работ. Реальный ресурс таких изделий часто не превышает 15–20 лет. Скорость коррозии зависит от агрессивности грунтовых вод и составляет примерно 0.1 мм в год.

Можно ли использовать б/у обсадные трубы?

Категорически не рекомендуется. Б/у трубы могут иметь скрытые дефекты, микротрещины и остаточную радиацию. Риск обрушения такой скважины превышает сомнительную экономию.

Нужно ли разрешение на установку обсадной трубы?

На саму трубу разрешение не нужно, но на бурение артезианской скважины требуется лицензия на недропользование. Для скважин «на песок» (первый водоносный горизонт) лицензия физлицам обычно не требуется.

Как определить, что обсадная труба требует замены?

Признаками являются: резкое помутнение воды, появление примеси песка или глины, привкус железа, падение дебита. Точный диагноз ставится после телеинспекции скважины.

Какая толщина стенки оптимальна для обсадной трубы?

Для стальной трубы 133 мм рекомендуемая толщина стенки — 4.5 мм. Для пластиковой НПВХ 125 мм — не менее 5 мм, а лучше 6-7 мм для глубоких скважин.

Заключение

Обсадная труба — это фундамент вашей системы водоснабжения, на котором нельзя экономить. Понимание характеристик материалов, правильный выбор диаметра и профессиональный монтаж гарантируют, что в вашем доме всегда будет чистая вода. Взвешенный подход к выбору между сталью и пластиком, с учетом геологических особенностей участка, позволит создать долговечный источник воды, который прослужит не одному поколению.
